化工廠生產車間循環利用系統流量無線監測

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系無線模擬量信號傳輸裝置-DTD110FUY，可以直接代替有線模擬量信號傳輸方式，實現4-20mA信號的點對點、一點對多點、多點對一點的無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，有效傳輸距離50KM，后期無運行費用，配置防雨機箱，防護等級IP45。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。（野外使用，可采用太陽能供電方式）

DTD110FY及DTD112FY通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入顯示儀表、PLC或DCS等設備。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

二、產品選型

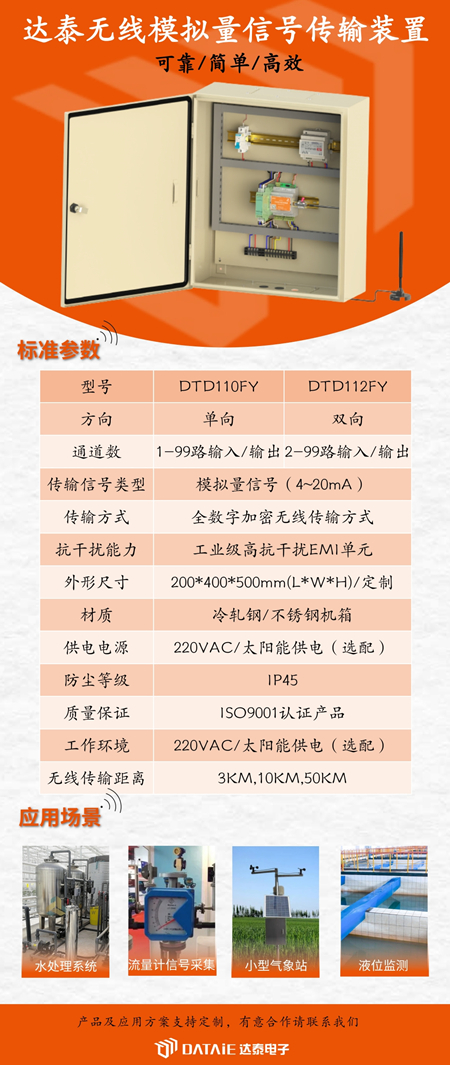

達泰1系無線模擬量信號傳輸裝置-DTD110FUY

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

三、應用背景

四川龍蟒集團是集磷化工、鈦化工、生物化工和釩鈦磁鐵礦綜合開發利用為一體的大型企業集團。已形成五大產業基地，分別為以四川德陽為中心的硫磷鈦化工基地， 以云南昆明為中心的硫磷化工基地，以湖北襄樊為中心的硫磷化工基地，以四川成都為中心的生物化工基地和以四川攀枝花為中心的釩鈦磁鐵礦綜合開發利用基地。

龍蟒集團長期堅守“通過技術創新實現環境保護、資源利用、經濟價值和諧共贏”的理念，擁有各項專項技術100余項。成功開創了“產業耦合發展，資源再生利用”的循環經濟發展模式，得到了國家發改委和環保部的肯定和推廣。

四、化工生產循環利用系統

循環經濟下，將工業廢氣、廢料、廢水進行產業鏈資源整合，回收再利用。

化工行業是我國國民經濟的支柱產業之一，同時也是一個高污染高投入的行業，隨時可能面臨能源及原材料危機。隨著循環經濟的推廣與實施，結合化工行業本身特點，從循環經濟的3R原則（減量化、再使用和再循環）入手，通過實施清潔生產和環境管理體系，積極利用生態工業技術和設備，設計和改造工藝流程，變成無廢、少廢的生態工藝，使上游產品所生產的廢物成為下游產品的原料，在企業內部實現物質的閉路循環和高效利用。

五、無線技改需求

龍蟒大地農業肥料生產與龍佰鈦業均為龍蟒集團下屬公司，兩個企業通過產業整合和集約經營，集中建設了熱電聯供、工業氣體、工業水廠、污水處理廠、廢物焚燒爐、天然氣管網等公用工程體系，實現生產配套、廢物處理等資源共享。鈦業將生產鈦白粉等鈦產品工藝流程中廢氣、廢水等工業廢副產品，轉給大地農業供其生產復合肥料；而大地農業也將肥料生產過程中的工業酸類蒸汽供給鈦業生產之用；兩者還共享了天然氣等資源。這一過程中各類工業廢氣、廢水的流量則需要實時監測，匯總到工廠的DCS系統中進行綜合決策處理。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

六、無線解決方案

根據現場情況，PLC 無線通訊專家決定使用達泰1系DTD110FUY無線模擬量傳輸裝置來完成該需求，分別在廠區多處數據采集點和DCS控制室的電柜處安裝一臺 DTD110FUY 無線模擬量信號傳輸裝置，將各處采集點的模擬量數據無線傳輸至DCS控制室，控制室通過DCS系統來無線監測模擬量數據。

因涉及兩個大型工廠，流量計分布在廠區各處，所以用戶采用無線的方式將流量計所采集到的工業廢水/氣數據傳輸?shù)紻CS系統監測。使用達泰1系DTD110FUY無線模擬量傳輸裝置來完成該需求，可節省施工周期；功耗低，節能環保；后期無運行費用；自組網通訊，數據安全性得以保障。

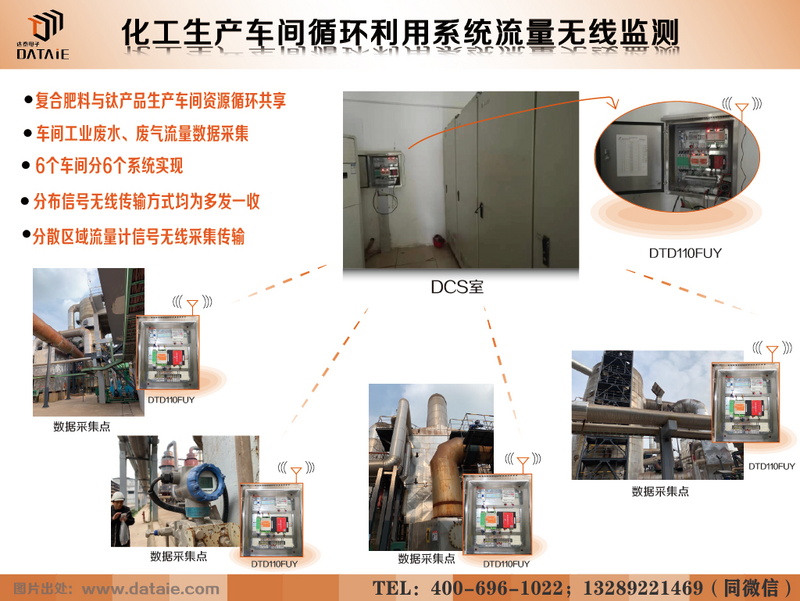

無線通訊方案示意圖 ▼

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

七、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

八、成功案例

? 寧夏某生物科技股份有限公司，發酵罐濃度和球罐壓力信號以及溶氧傳感器信號在DCS系統無線監測預警，800米
? 馬鞍山鋼廠，焦化廠除塵管道壓力信號采用無線方式傳輸?shù)紻CS集中監測，1.3KM
? 吉林首鋼通化鋼廠分公司，現場6路模擬量無線傳DCS上，300米
? 重慶西南水泥有限公司，傳感器到 DCS 之間，300M
? 湖南邵陽洞口為百水泥，傳感器與 DCS 之間，400M
? 河南豫光金鉛集團股份有限公司，模擬量信號到 DCS，200 米
? 山東濱化濱陽燃化有限公司，2 個地方 PH 計和 PLC/DCS 模擬量信號控制，300 米
? 侯馬市三信電器線纜有限公司，傳感器到 DCS，500 米
? 善能生物質熱電聯產工程集中供熱項目，供暖回水管道壓力DCS監測控制補水
? 蕪湖新興鑄管有限責任公司，4臺數采儀上模擬信號無線傳DCS，1公里
? 上海星治能源科技有限公司，電氣柜15個儀表數據采集到DCS
? 安徽安納達鈦業股份有限公司，污水處理設備與DCS室的485無線通訊，900米
? 阜康市泰華煤焦化，現場儀表和 DCS 之間無線傳輸，200M
? 攀鋼集團物資貿易有限公司，儀表 4-20mA 信號和 DCS 無線傳輸，3 千米
? 華潤電力賀州分公司，電力儀表到 DCS 系統，2 公里
? 華潤電力湖北宜城分公司，多點信號傳到 DCS 系統，2 公里
? 遼寧東方發電有限公司，現場 4AI 到 DCS，3KM
? 河南毅聯再生資源科技有限公司，電腦和 DCS 無線通訊，600 米
? 山西長治霍家工業有限公司，廠區模擬量信號傳輸 DCS 室，300 米
? 南京弘祥化工有限公司，現場儀表和 DCS 之間
? 蕪湖新興鑄管有限責任公司,4 個分散區域環保數采儀模擬量信號傳輸?shù)?DCS,3KM
? 龍佰四川鈦業有限公司，多地分散流量計4-20mA信號采集傳輸?shù)紻CS系統,1.5KM
? 山西大同中國國電第二發電廠，廠區16路流量計信號匯總到DCS系統，2公里
? 寶鋼湛江鋼鐵有限公司，電磁流量計 4-20mA 信號和 DCS 系統無線傳輸
? 盤錦遼東豐源熱力股份有限公司，污水現場混合信號與 DCS 之間，1KM
? 持續更新
